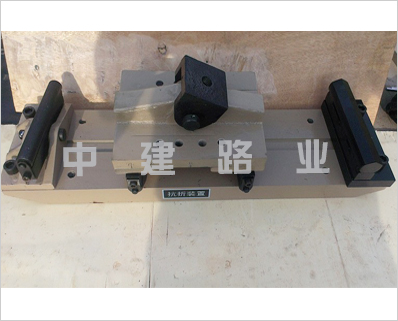

混凝土抗折夾具簡介
一、用途:
混凝土抗折裝置又稱混凝土抗折夾具,它與*機配合是混凝土試驗中必不可少的一種試驗機具。*實驗機測定水泥混凝土抗折強度、劈裂抗拉強度。
二、混凝土抗折夾具主要技術參數
1、*大抗折負荷100KN
2、*大劈裂抗拉負荷300KN
3、抗折標準夾輥直徑φ30mm
4、上、下夾輥間凈距離172mm
5、適用混凝土試件:標準150×150×600(或550mm)非標準:100×100×400mm
三、混凝土抗折夾具產品構造
本夾具主要由下夾具座(4)、上夾具座(15)、標準夾輥(7)(10)、抗劈裂夾具上下壓條(8)等組成。下夾具座通過定位銷(1)、墊圈(2)固定在壓力機活塞上,上夾具座通過上支座(16)、菱形銷(17)及壓力機上的定位銷和兩內六角螺釘固定在壓力機橫梁上。
