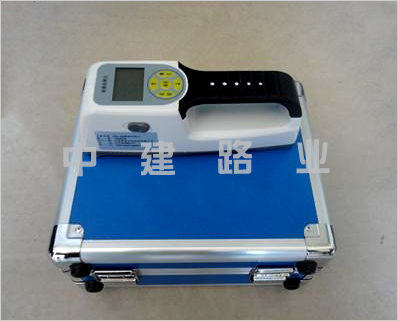

手持一體式鋼筋掃描儀

ZXL-5S型手持一體式鋼筋掃描儀簡介：
鋼筋檢測儀，是一種手持式無損檢測儀器。可用于鋼筋混凝土結構施工質量的檢測：能夠在混凝土表面確定鋼筋的位置、布筋情況、測量混凝土保護層厚度、鋼筋直徑等；此外，也可對混凝土結構中的磁性體及導電體的位置進行檢測，如墻體內的電纜、水暖管道等。施工前的探測可以有效避免施工中對這些設施的損壞,減少意外的發生。
ZXL-5S型手持一體式鋼筋掃描儀主要功能
1、檢測混凝土結構中鋼筋的位置及走向；
2、已知直徑，檢測鋼筋的保護層厚度；
3、探明結構中其它磁性物體的分布；
4、檢測數據的存儲、查看、統計分析；
5、數據傳輸功能；
ZXL-5S型手持一體式鋼筋掃描儀主要特點
探頭與主機為一體。不用信號線連接，方便儀器安裝與維護。
體積小巧，重量輕，單手就能完成操作，簡化了檢測人員的工作。
鋼筋定位*（只需一種方式即可完成*定位）。
真人語音播報數據。
*檢測鋼筋的保護層厚度；
顯示界面形象直觀，操作簡單；
PC機軟件可以對測試數據進一步分析處理，自動生成檢測告。
ZXL-5S型手持一體式鋼筋掃描儀主要技術指標
1、鋼筋直徑適應范圍：Ф6mm～Ф32mm
鋼筋直徑常用檔級為:
Ф6，Ф8，Ф10，Ф12,Ф14,Ф16,Ф18,Ф20,Ф22,Ф25,Ф28,Ф32。
保護層厚度測量范圍：
12mm----------120mm（詳見表1.1）
表1.1保護層厚度測量范圍（單位：mm）
鋼筋直徑6；8；10；12；14；16；18；20；22；25；28；32
*小值12；12；14；14；14；16；16；16；18；18；18；18
*大值70；80；90；90；90；90；90；90；90；100；100；100
2、儀器*大允許誤差（保護層厚度）
表1.3儀器*大允許誤差（保護層厚度單位：mm）
儀器*大允許誤差
±110-------60
±261------80
±481------100
直徑測試誤差±1個檔級
3、數據存儲容量
3萬個測點數據
4、電池
4節5號堿性電池,供電時間大于30小時；
5、體積重量
儀器體積：220mm×70mm×70mm
儀器重量：200g
