ZC3-W無線數字回彈儀

ZC3-W無線數字回彈儀說明

ZC3-W型無線數字回彈儀采用非接觸式光柵、光耦位移傳感器，指針滑塊無任何導線連結；全球*主機和分機無線傳輸交互技術。并可以在檢定器上進行檢定，完全符合國家回彈儀檢定技術規程《JJG817-93》的要求，適用于各類建筑工程中C10-C60混凝土抗壓強度的無損檢測。

特點

1、傳統數字回彈儀都是采用電纜線連接主機和分機，由于拔插、拉扯、彎折、磨損等很容易引起接觸不良等故障，本機采用全球*的無線數據傳輸技術完全擺脫了這種困擾。

2、非接觸式光電傳感器完全擺脫了傳統電阻式傳感器使用壽命短故障率高的麻煩；

3、回彈儀機械刻度示值、分機OLED屏與主機大液晶屏幕可以實時對比觀測，方便了使用和避免出現誤差；

4、地方測強曲線全部內置，方便使用，避免人為寫入錯誤曲線數據造成檢測結果出錯，異常數值自動剔除。

5、主機新一代軟件操作系統，智能化交互界面，簡單易懂又不失強大的功能。

ZC3-W無線數字回彈儀技術參數

檢測數據處理依據：《回彈法檢測混凝土抗壓強度技術規程》（JGJ/T23-2011）

內存儲存量：255個構件或5000多測區及相關數據

顯示屏：雙液晶屏：128x64OLED和3.5寸320x240液晶

電源：主機6節或3節AA電池、分機3.7V鋰電池

功耗：主機工作狀態≤50mA（背光關閉）待機≤10mA

尺寸：主機180x140x40（mm）

通訊距離：空曠區域≤20米

通信速率：115200bps

ZC3-W無線數字回彈儀尺寸：140x75x40

計量檢定規范：執行《混凝土回彈儀檢定技術規程》（JJG817-93）

標稱動能：2.207J±0.100J

彈擊拉簧剛度：785±40.0mm

指針長度：20.0±0.2mm

指針摩擦力：0.65±0.15n

彈擊桿球面半徑：R25±1.0

彈擊拉簧工作長度：61.5±0.3mm

彈擊桿沖擊長度：75.0±0.3mm

彈擊錘起跳位置：刻度尺“0”+1

鋼砧上的率定值：80±2

機殼刻度槽“100”刻線位置：與回彈儀檢定器蓋板定位缺口側面重合

檢測示值一致性：≦±1

工作溫度：-4℃～+40℃

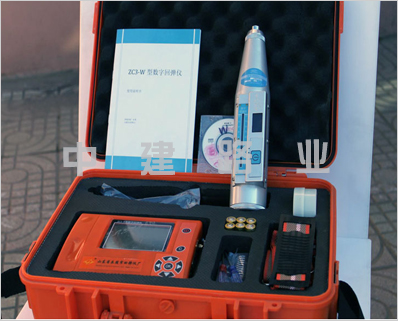

ZC3-W無線數字回彈儀裝機組成

無線數字主機、回彈儀分機、充電器、6節3A電池、打印機（選配）、計算機程序安裝光盤、電腦通訊電纜1根、磨石、說明書1本、合格證、配件一套等。
