ZC3-D一體式數字回彈儀

ZC3-D一體式數字回彈儀說明

ZC3-D型一體式數字回彈儀完全符合回彈儀國家檢定技術規程《JJG817-93》的要求，適用于各類建筑工程中C10-C60混凝土抗壓強度的無損檢測。

ZC3-D型一體式數字回彈儀把所有工作模塊集成于防護罩內，集顯示、端口通訊、按鍵指令控制、語音于一體，大大提高了系統的穩定性和*性。主要功能有：采樣、查看、設置、聯機等功能。整個機器由1600毫安3.7v鋰離子電池供電，采用128x32點陣液晶顯示，傳感器直接接插于主板與板載高度集成。按鍵采用4鍵設計：左鍵、右鍵、OK鍵和C鍵，其中C鍵和開機鍵復用。并具有自動記錄、自動存儲、自動計算、自動處理數據功能，大幅提高了采樣檢測、數據計算處理、報告編制的工作效率，降低了檢測人員的勞動強度，體現了回彈檢測的科學性、*性、公正性和準確性。

ZC3-D一體式數字回彈儀特點

1、聯接問題：主機和分機之間的連接線始終是老式數字回彈儀*薄弱的環節，由于接插、拉扯、彎折、磨損很容易出現損壞和接觸不良等情況；進行高空作業或特殊場合使用時有連接線也非常不方便，ZC3-D型一體式數字回彈儀的問世完全解決了以上問題。

2、隨機軟件：隨機贈送計算機數據處理軟件，在現場采樣數據完成后，回彈儀通過USB端口連接通訊電纜，把數據傳送到計算機后，可以立即生成檢測報告。

3、數據查看：采樣完成后可以立即查看已完成構件的原始回彈值、測區強度值、構件整體綜合評定等數據。

4、實時時鐘：實時顯示、記錄采樣時間，并可以上傳至電腦軟件。

5、電池實時監測：電池實時監測、耗盡報警方便使用者安排工作時間。

6、測強曲線：內置統一曲線和10余條地方測強曲線，采樣前通過“設置”平臺進行設置。

7、回彈儀外觀：回彈儀設計美觀大方、小巧靈便，OLED液晶屏幕方便手持操作和數據查看；規范化的按鍵布局，方便入門操作。

8、傳感器光柵：具有自主知識產權的高精尖的回彈儀傳感器完全滿足檢測數據的準確性。

9、回彈讀值：機械回彈儀無遮擋滑塊游標示值，自帶液晶屏幕機械示值完全統一，方便隨時相互校驗。可以和傳統機械式回彈儀一樣在回彈儀專用檢定器上進行檢定。

ZC3-D一體式數字回彈儀技術參數

檢測數據處理依據內置《回彈法檢測混凝土抗壓強度技術規程》（JGJ/T23-2011）；部分省、市、區地方檢測技術規程；

內存儲存量：128個構件，*多20480個測點及相關數據；

顯示屏：55x13(mm)128x32(點陣)OLED液晶；

電源：3.7V鋰離子電池；

功耗：工作狀態≤50mA（背光關閉）待機≤10mA；

通信速率：115200bps；

計量檢定規范：執行《混凝土回彈儀檢定技術規程》（JJG817-93）；

標稱動能：2.207J±0.100J；

彈擊拉簧剛度：785±40.0mm；

指針長度：20.0±0.2mm；

指針摩擦力：0.65±0.15n；

彈擊桿球面半徑：R25±1.0；

彈擊拉簧工作長度：61.5±0.3mm；

彈擊桿沖擊長度：75.0±0.3mm；

彈擊錘起跳位置：刻度尺“0”+1；

鋼砧上的率定值：80±2；

機殼刻度槽“100”刻線位置：與回彈儀檢定器蓋板定位缺口側面重合；

檢測示值一致性：≦±1；

工作溫度：-4℃～+40℃；

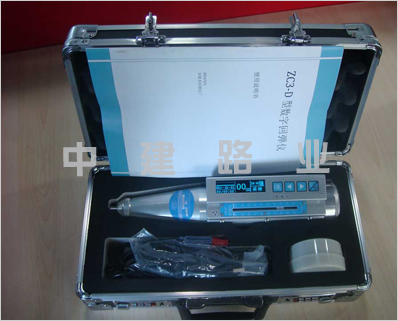

ZC3-D一體式數字回彈儀裝機組成

數字回彈儀、充電器、計算機程序安裝光盤、電腦通訊電纜1根、磨石、說明書1本、合格證、配件一套。
