XH-30T型30噸數顯錨桿拉拔儀應用領域
XH-30T型錨桿拉力計(錨桿拉拔儀)是用于檢測各種錨桿、錨索、鋼筋、膨脹螺栓、錨固件抗拔力的儀器設備,也可做玻璃幕墻的現場抗拔力檢測(試驗),是各質檢單位必備的檢測儀器。
XH-30T型30噸數顯錨桿拉拔儀儀器簡介

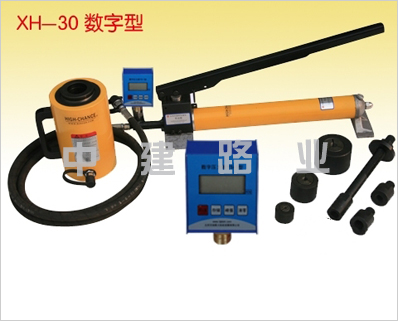

該拉力計是由手動泵、中空液壓缸、數顯壓力表、帶快速接頭的高壓油管、錨具、轉換頭拉桿和手提便攜箱組成。3~30噸液壓缸均為中空自復位式。本儀器中的數值顯示部分為2014年升級的一體式多功能顯示儀表,可直接讀取錨桿拉力值(KN),并有自動計算、峰值保持、存儲和查詢功能,特別適合試驗室和現場使用,操作簡單,易學易用。
XH-30T型30噸數顯錨桿拉拔儀符合標準
GB50367-2006《混凝土結構加固設計規范》
GB50330-2002《建筑邊坡工程技術規范》
GB50086-2011《巖土錨固與噴射混凝土支護工程技術規范》
GB50007-2011《建筑地基基礎設計規范》
CECS22:2005《巖土錨桿(索)技術規程》
CECS22:99《土層錨桿設計與施工規范》
JGJ120-2012《建筑基坑支護技術規程》
JGJ145-2013《混凝土結構后錨固技術規程》
XH-30T型30噸數顯錨桿拉拔儀技術參數:
*大工作壓力63Mpa
柱塞直徑12mm
質量5kg
*大拔出力300KN
中心孔徑45mm
活塞行程80mm
質量12kg
測量范圍300KN
電源9v電池1節
質量0.35kg
拉桿M30
錨具φ6-φ32
轉換接頭M6-M27
精鋼主體、快速復位、過載保護、數顯直讀、峰值保護、數據存儲、自動關機
XH-30T型30噸數顯錨桿拉拔儀產品配置:
1、手動泵1套;
2、液壓油缸一套;
3、說明書一份;
4、儀器手提箱一只。
