用于各種橋梁靜態、動態撓曲度的測量,或大型結構建筑物的變形及震動位移的檢測。系統采用電池供電。測量精度高、使用方便、操作簡單可靠。菜單式操作,軟件功能強大。

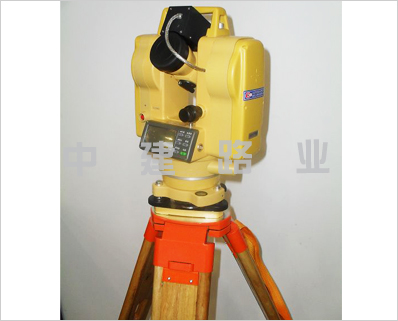

BJQN-5B型智能橋梁撓度檢測儀產品特點:
采用進口高速面陣CCD,圖像數據傳輸速率可達400M字節/秒,可同時實現兩維測量;
采用瑞士進口微電機實現設備自動旋轉跟蹤,確保角度控制精度;
動態采用高速測量方式,能有效的對結構實現動態測量;
靜態測量采用多點自動跟蹤方式,靜態跟蹤測量點可達到20個點之多;
儀器標定采用自動標定方式,使得檢測變得準確*,提高了測量精度;
動態和靜態測量均采用兩維測量方式,測量數據實時顯示并自動保存;
采用無線遙控靶標、靶標安裝有大容量可充電電池;
設備一體化設計,配有整合大容量鋰電池,可持續供電,保證設備穩定測量。
BJQN-5B型智能橋梁撓度檢測儀技術參數:
檢測方式:光電圖像法;
檢測距離:10~500m;
分 辨 率:測量范圍的1‰ ;
測量精度:±0.02mm(10m距離動態測量);
測量點數:
動撓度檢測一個點兩個方向(兩維);
靜撓度檢測不少于20個點(兩維);
測量方式:動態單點,靜態多點自動跟蹤;
標定靶標:采用高亮度強光,外加光學透鏡結構小巧,且可全方位旋轉;
采樣頻率:300Hz;
角度精度:2秒;
角度測量范圍:0°~360°(全范圍);
工作溫度:-20℃~50℃ ;
相對濕度:≤80% ;
抗震性能:在三級公路運輸試驗16小時后,正常工作;
電池功能:大容量里電池供電,充足電,可連續工作12小時以上;
軟件功能:可求撓度*大值、*小值、沖擊系數、區間頻率及功率譜等數據。
